steter FortschrittVon Aerodux, am 11.8.2020 11:51

Content

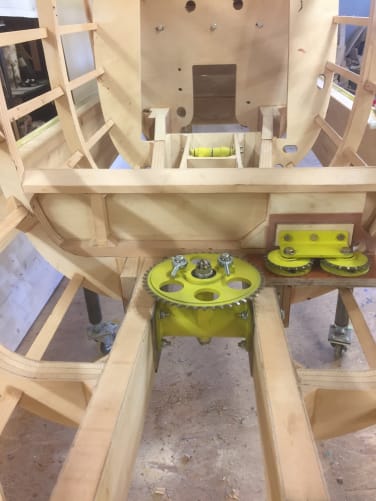

Die Umlenkrollen für den Seitenruderantrieb sind eingebaut. Auch diese Kettenräder musste ich auf CAD zeichnen und herstellen lassen. Die grosse Herausforderung lag allerdings im Einbau. Die Ebene der Kettenräder ist 3.2° nach hinten unten geneigt, was eine aufwändige Vermessung mit sich führte. Der nächste Bauschritt wird der Einbau der Steuerknüppelsupporte sein.

Kommentieren

Melde dich mit deinem Profil an, um das Projekt zu kommentieren.

Anmelden

weitere Teile sind eingebautVon Aerodux, am 7.8.2020 21:19

Content

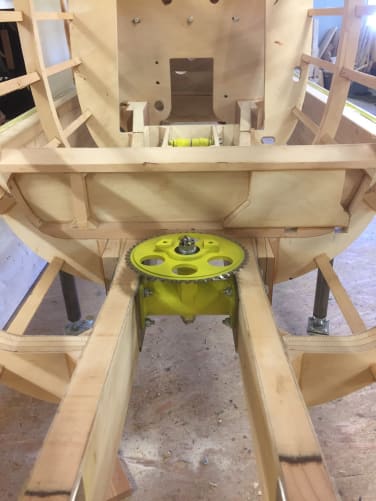

Das Kettenrad für die Seitenrudersteuerung ist eingebaut. Die Dazugehörende Stütze wie auch das Kettenrad wurden anhand der Originalzeichnungen auf CAD konstruiert und auf einer 5-Achs Fräsmaschine angefertigt. Sogar die Kronenmutter an der Oberseite musste speziell bestellt werden da sie ein Feingewinde besitzt! Weiter gehts mit den beiden Umlenkkettenräder. Mehr in einer Woche…

Kommentieren

Melde dich mit deinem Profil an, um das Projekt zu kommentieren.

Anmelden

BaufortschrittVon Aerodux, am 29.7.2020 12:35

Content

Der Bau geht kontinuierlich voran. Die Seitensteuerpedale sind eingebaut. Die grosse Herausforderung war die Bohrung für die Achse. Dazu musste ich eine spezielle Vorrichtung herstellen damit die Bohrung absolut präzise und in Flucht verläuft. Das Resultat ist perfekt. Weiter gehts mit dem Zahnkranz für die Umlenkung der Kette. Die Teile sind in Produktion und werden in den kommenden Tagen ebenfalls eingebaut. more to come..
