Schwimmende Riesenschaukel

von metall

Luzern, Biel und Zürich

Einen Backflip ins Wasser verspricht die schwimmende Riesenschaukel. Ich suche eure Unterstützung um dieses neue Spielgerät zu entwickeln.

CHF 975

3% von CHF 25’000

3 %
So funktioniert’s

Es gilt das «Alles oder Nichts»-Prinzip: Nur wenn das Finanzierungsziel erreicht oder übertroffen wird, werden dem Projekt die Gelder ausgezahlt.

18 Unterstützer*innen

Abgeschlossen am 31.5.2016

Das Gerät

Mit vollem Schwung von der Schaukel springen – das reizte mich schon als kleiner Knirps. Der Bubentraum hat mich als Tüftler und Metallbauer zur Entwicklung dieses neuen Spielgeräts motiviert. Jetzt suche ich absprungfreudige Crowdfunder, die mich in der Realisation unterstützen.

Dafür brauche ich deine Unterstützung

Einerseits geht es um finanzielle Unterstützung: Die Hälfte der Entwicklung und Produktion des Prototyps finanziere ich über meine Firma. Die andere hoffentlich über euch!

Anderseits suche ich Unterstützung in den Bereichen Publizität (Sportämter, Eventvermarktung), Statik und Dimensionierung (Ingenieur) sowie Material (Holz).

Über diese Kampagne versuche ich etwa die Hälfte der Kosten für die Konstruktion und den Bau des Prototyps aufzutreiben. Die andere Hälfte steuere ich mit meiner Firma selber bei. Natürlich erhoffe ich mir auch die Bestätigung, dass ich mit meinem Kindheitstraum nicht allein bin. Ihr kennt dieses unvergleichliche Gefühl auf der Schaukel? Dann freue ich mich auf eure Unterstützung!

  • Frontansicht der Wasserschaukel
    Frontansicht der Wasserschaukel

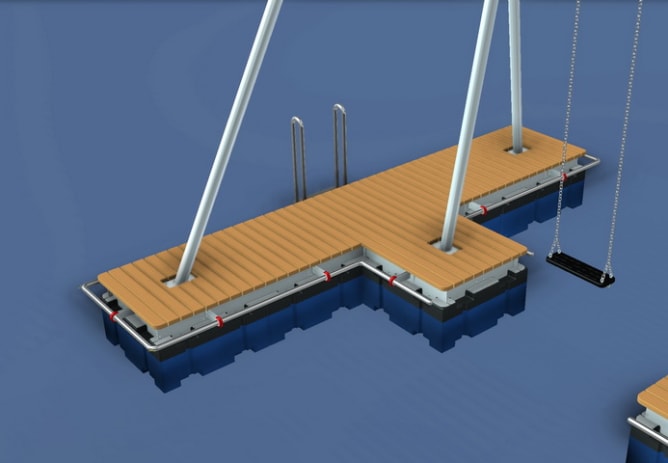

  • Die Riesenschaukel mit Badeplattform aus Holz
    Die Riesenschaukel mit Badeplattform aus Holz
  • Seitenansicht mit mit Leiter zur Plattform
    Seitenansicht mit mit Leiter zur Plattform

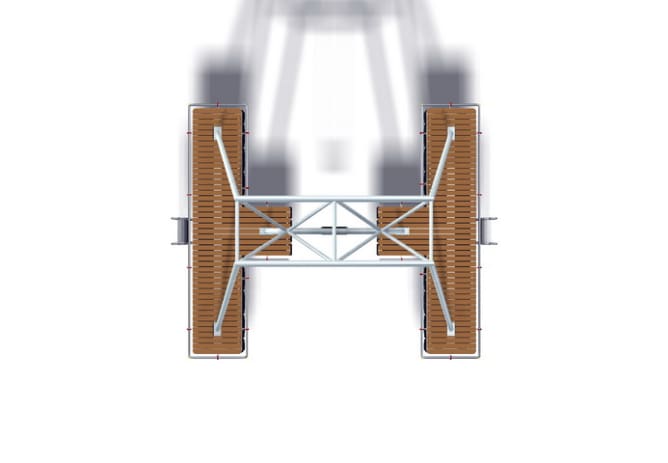

  • Draufischt
    Draufischt
  • Sich auf die Schwimmkörper von Unten
    Sich auf die Schwimmkörper von Unten

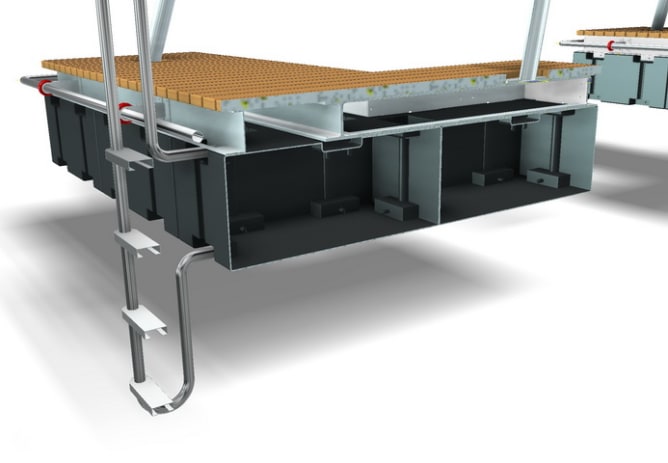

  • Schnitt durch die Schwimmkörper
    Schnitt durch die Schwimmkörper
  • Die Riesenschaukel mit Badeplattform aus Holz
    Die Riesenschaukel mit Badeplattform aus Holz
  • Leiter aus Edelstahl als Zugang zur Holzdeck
    Leiter aus Edelstahl als Zugang zur Holzdeck
  • Möglicher Wasserstand unter Belastung
    Möglicher Wasserstand unter Belastung

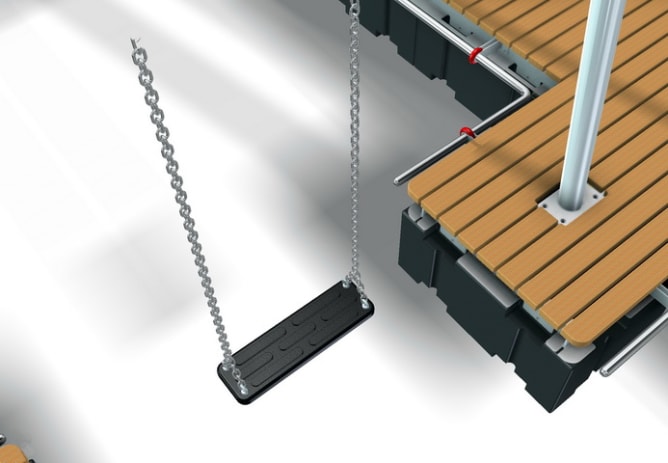

  • Detail vom Schaukelsitz
    Detail vom Schaukelsitz
  • Umlaufende Reling aus Edelstahl
    Umlaufende Reling aus Edelstahl
  • Das Spielgerät im Wasser
    Das Spielgerät im Wasser
  • Die Wasserschaukel im See
    Die Wasserschaukel im See

Verwendung

Die Riesenschaukel muss in genügend tiefem Wasser ankern, mit reichlich Freiraum rundherum. Die seitlichen Schwimmer dienen gleichzeitig als Badeplattform, auf die man über eine kurze Leiter gelangt. Die Schaukel ist also bestens geeignet für den Einsatz in einem See oder Strandbad. Ich zähle denn auch Gemeinden, Sportämter oder Strandbäder zu den potenziellen Kunden. Auch die temporäre Verwendung der Schaukel für Events ist vorgesehen.

Auf die Schaukel steigt man von der seitlichen Plattform aus. Dann nimmt man so viel Schwung auf, wie man sich für einen Absprung zutraut und … Platsch!!! Rund um das Floss ist eine Reling befestigt, an der sich Schwimmer festhalten können.

Sicherheit

Die Konstruktion der Schaukel genügt der aktuellen EN Norm 1176-2 für Spielgeräte. Das Wasser ist die Fallzone. Die Abstände zum Floss sind nach der Norm festgelegt. Für Seebäder rüste ich die Riesenschaukel mit einem Rettungsring sowie einer Infotafel mit Verhaltens- und Spielregeln aus.

Technische Daten

  • Leergewicht: 1100 Kg
  • Auftrieb: bei einer Belastung von 2.4 Tonnen werden die Schwimmer 20cm im Wasser verschwinden.
    Holzrost: Lärchenlatten massiv.
  • Schwimmkörper: 12 Stück aus Polyäthylen, Gewicht pro Stück 30 kg. Auftrieb 214 kg.
  • Schaukelsitz: Jumbo Sicherheits-Schaukelsitz, Breite 53 x 15 x 3.5cm, Edelstahlketten und Aufhängung mit Kugellager.
  • Masse: Länge= 525cm, Breite= 600cm, Höhe der gesamten Konstruktion= 500cm, Höhe des Gerüsts ab Plattform: 437cm, Schaukelhöhe: 345cm
