Sonde qui imite le feuillage et le bouton fleural

Aujourd’hui, une nouvelle station a été ajoutée avec un capteur de température innovant conçu pour imiter les feuilles et les boutons florals. Cette station sera mobile car le but, dans un premier temps, est d’utiliser les valeurs mesurées par cette sonde et les comparer avec les mesures des 16 autres stations.
On en parle

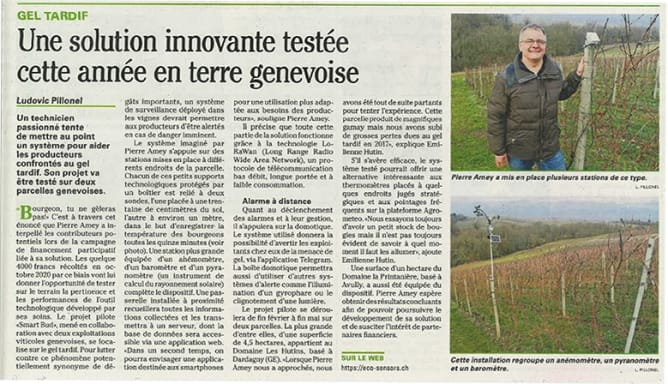

Bonjour à tous, Voici un joli article publié dans AGRI Hebdo, l’hebdomadaire professionnel agricole de la Suisse romande: https://bud.eco-sensors.ch/doc/agri-hebdo/agri-hebdo_12-2-21_p21.pdf
Comment
Log in with your profile to comment on this project.
AGRI Hebdo
Ce matin, j’ai eu le plaisir de présenter l’installation à AGRI Hebdo, l’hebdomadaire professionnel agricole de Suisse romande.
Comment
Log in with your profile to comment on this project.
Nouvelles stations

Bonjour à tous, Aujourd’hui j’ai installé une nouvelle station qui permet de mesurer la rayonnement solaire, la vitesse du vent et la direction du vent, dans la parcelle de 1 hectare. J’ai également ajouté 3 capteurs à cette station, mais également à la station 21, qui est la même mais située dans la parcelle de 4 hectares. Ces 3 nouveaux capteurs permettent aux exploitants de visualiser la pression atmosphérique, l’humidité de l’air et la température de l’air ambiante.
Comment
Log in with your profile to comment on this project.
Flyer du projet

Bonjour à tous, J’ai le plaisir de vous informer que le flyer du projet Smart Bud est maintenant disponible
Comment
Log in with your profile to comment on this project.
Mise à jour de la présentation
Vous trouverez ici une présentation du projet mise à jour https://eco-sensors.ch/program/gel-par-rayonnement/ N’hésitez pas à partager!!!!
Comment
Log in with your profile to comment on this project.
7 stations instalées dont un pyranomètre et un anémomètre
Bonjour à tous, Après quelques semaines de teste, je viens d’installer la station 21, qui comprend un anémomètre (vitesse et direction du vent) et un pyranomètre pour mesurer la radiation solaire. J’ai également installé 4 stations dans la première vigne et 3 dans la deuxième. J’espère assembler de nouvelles stations avec un nouveau circuit imprimé tout prochainement.
Comment
Log in with your profile to comment on this project.
Nouvelle passerelle LoRaWAN
Bonjour à tous, Aujourd’hui, j’ai remplacé la passerelle LoRaWAN qui consomme 4x moins que la précédente. Ce qui permettrait d’avoir une autonomie d’un mois avec une mauvaise météo.
Comment
Log in with your profile to comment on this project.
Les premières stations ont été instalées
Hier, j’ai installé les 6 premières stations mais j’attends de recevoir des composants électroniques pour déjà remplacer des connecteurs que j’ai constaté être trop fragiles
Comment
Log in with your profile to comment on this project.
La domotique se joint au projet
L’objectif de ce projet est de surveiller la température des bougeons qui émergent, lors du gel de printemps. Mais l’application ne s’arrête pas là, car elle permet aussi aux exploitants d’être alarmé immédiatement dès qu’une température s’approche d’un seuil critique. Ainsi, l’exploitant pourra prendre les mesures nécessaires pour protéger ses récoltes, comme l’allumage de bougies au paraffine pour réchauffer la zone de croissance.
Pour cela, nous allons utiliser la domotique. Une box Jeedom est installée à mon domicile pour surveiller les messages (mesures) envoyés au serveur, soit la température des zones, en temps réel, grâce au protocole MQTT (Message Queuing Telemetry Transport).
Mais pourquoi utiliser la domotique alors qu’il y a le réseau GSM? Etant donné qu’une application Smartphone ne sera pas développée pour cette saison, la solution est l’envoi de message SMS. (Il est prévu d’optimiser ceci pour la saison prochaine). Mais l’envoi de SMS présente un coût qui n’est pas négligeable, d’autant plus que les messages SMS peuvent être envoyés à plusieurs personnes, toutes les 15 minutes, si les alarmes ne sont pas validées.
Jeedom est une application OpenSource qui gère votre domotique et présente deux avantages.
Premièrement, on peut utiliser la messagerie Telegram, qui permet l’envoi de message aux exploitants, mais ces derniers peuvent surtout envoyer des messages Telegram à la box Jeedom, pour valider une alarmes ou pour questionner un état.
Jeedom permet une autre fonctionnalité très intéressante, pour alarmer les exploitants qui possèdent une boite Jeedom. En ajoutant des appareils Jeedom à votre domotique, comme des ampoules, un gyrophare ou une sirène, vous allez pouvoir être aussi alerté par le clignotement des ampoules de votre domaine ou de votre hangar, ou par l’illumination du gyrophare, ou encore par la son de la sirène.
Comment
Log in with your profile to comment on this project.
Panneaux solaire à vendre
Bonjour à tous,
Actuellement, j’ai un problème avec mon installation solaire, pour rendre ma passerelle autonome. Le système ne suffit pas pour recharger la batterie avec le soleil hivernal. Je souhaite changer mes panneaux et surtout le régulateur PWM avec des panneaux plus performants et un régulateur MPPT ((Maximum Power Point Tracking), qui est jusqu’à 35% plus performants que les régulateurs PWM.
Afin de financer une partie de cet achat, je souhaite vendre mes trois panneaux de 60W/12V pour Sfr 20.– pièce (prix de départ)
Le régulateur PWM est neuf! https://www.velleman.eu/products/view?id=438134&country=us&lang=fr
Ces objets sont vendus sur Ricardo https://www.ricardo.ch/fr/shop/pierrot1010/offers/
Faîtes passer le message!!
Comment
Log in with your profile to comment on this project.
What's up?
Bonjour à tous, Ce samedi, nous avons assemblé 7 stations avec une machine Pick & Place. Elle fait en 2 minutes, le travail que je fais en 3 heures, si je le faisais à la main. Cette machine prend les tous petits composants et les place proprement sur le circuit. Puis le PCB passe au four pour que les composants soient soudés à la plaque.
Comment
Log in with your profile to comment on this project.
What's up?
Le projet avance! La passerelle est maintenant fixée sur la remorque avec 3 panneaux solaires de 45W. La batterie de 90Ah tient une semaine sans soleil, mais il y a eu un petit problème de charge. J’ai changé le régulateur et je vais observer la charge cette semaine. La passerelle est maintenant sur le terrain et bonne nouvelle, elle couvre les deux vignes qui ne se trouvent sur deux coteaux différents. Elle couvre donc env. un rayon de 5km. J’ai également placé trois stations, deux dans la première vigne et une dans la deuxième, afin de tester la transmission des données. Cette semaine, j’ai aussi programmé le code pour l’anémomètre et j’ai également reçu le capteur qui simule la température du feuillage et du bourgeon. Je dois encore et très rapidement assembler 10 autres stations, pour les positionner dans les vignes définitivement.
Comment
Log in with your profile to comment on this project.
Wath's up?
Je viens de finir de préparer la passerelle LoRaWAM qui fonctionnera en mode autonome avec trois panneaux solaire. Je suis en train de surveiller la charge et décharge de la batterie, avant d’aller la mettre sur le terrain. Elle couvrira deux parcelles sur un rayon de 4km.
Aussi, j’ai assemblé et testé la première station qui fonctionne très bien. Hier soir, j’ai assemblé la deuxième station en attendant les suivantes. Cette semaine je vais tester l’autonomie de la première station en la laissant sur mon balcon pendant une semaine.
Comment
Log in with your profile to comment on this project.
Commande des PCBs

Bonjour, Les PCBs (circuits imprimés) sont commandés pour une trentaine de stations «zone». Ils devraient arriver d’ici 7 à 10 jours. J’assemblerai les composants aussi tôt. Les premières stations devraient être déployées courant novembre 2020, si tout va bien.
Comment
Log in with your profile to comment on this project.
Merci à Science Booster
Bonjour à tous, J’aimerais encore remercier chaleureusement Science Booster qui m’ont apporté une contribution exceptionnelle. Dans le cadre de cette campagne crowdfunding, j’avais évalué le financement nécessaire pour un domaine en tenant compte d’éventuels faux-frais. Cet apport supplémentaire me permettra d’assurer l’installation pour deux domaines, ce qui apportera, sans aucuns doutes, une valeur ajoutée à cette application. Aussi, grâce à Science Booster, je pourrai garder une partie de ce fond pour l’année prochaine, afin de financer les améliorations après avoir tiré les conclusions de cette expérience, qui se déroulera donc entre novembre 2020 et mai 2021. Un grand merci!
Comment
Log in with your profile to comment on this project.
Un deuxième domaine viticole se joint
Bonjour à tous, Je souhaite encore remercier le domaine de la Printanière (GE) qui se joint également au projet. Ainsi, je déploierai mon application dans deux vignes différentes avec des configurations de terrain différents. Je me réjouis de commencer ce travail!
Comment
Log in with your profile to comment on this project.
C'est réussi!!

Bonjour à tous, Quel bonheur de se réveiller et de voir le nouveau statut: C’est gagné! Un grand merci à vous tous car grâce à vous, je vais pouvoir déployer une douzaine de stations dans deux vignes différentes, qui sont exposées au gel de printemps. Au passage, je remercie le Domaine de la Printanière qui se joint également au projet. En effet, grâce à ces deux collaborations, nous allons pouvoir installer mon application dans deux vignes différentes avec des configurations de terrains différents. Je me réjouis de commencer de travailler avec le Domaine La printanière ainsi qu’avec le Domaine Les Hutins, qui m’apporteront leurs expériences du terrain afin de perfectionner cette application. Dès à présent, je vais re-travailler le circuit imprimer (PCB) de la station « zone » de manière à ce qu’elle puisse aussi recevoir (en option) une sonde tensiométrique (pour mesurer le taux hydrique du sol), même si c’est de loin sa fonction principale. Cet ajout, permettra à une station « zone » d’être plus modulable en restant moins coûteuse qu’une station principale. Je tiens à préciser que dans le cadre de ce projet, la fonction principale d’une station « zone », reste la surveillance des températures des bourgeons sur plusieurs hauteurs. Je prévoir de faire imprimer les nouveaux PCB (Printed Circuit Board) à la fin de cette semaine et de les recevoir mi-octobre. Je testerai une station et s’il n’y a pas de mauvaises surprises, je commencerai à adapter le code existant. J’espère commencer le déploiement courant novembre pour avoir décembre et janvier 2021 pour tester et surveiller les deux installations. L’objectif est que tout soit prêt en février 2021 (ou avant). Je vais régulièrement tenir à jour la page facebook https://www.facebook.com/ecosensors, mais je ne manquerai pas de vous informer personnellement de l’évolution du projet. Un grand merci ! Pierrot.
Comment
Log in with your profile to comment on this project.
Un nouveau domaine viticole est intéressé / Ein neues Weingut ist interessiert
Samedi prochain, je rencontre une viticultrice intéressée par le projet dans le but de déployer aussi cette application IoT, dans une de ses vigne exposée au gel de printemps.
Nächsten Samstag werde ich einen an dem Projekt interessierten Winzer treffen, um diese IoT-Anwendung auch in einer ihrer Reben einzusetzen, die Frühlingsfrost ausgesetzt sind.
Comment
Log in with your profile to comment on this project.
Le domaine Les Hutins, se joint au projet / Das Weingut Les Hutins schließt sich dem Projekt an
(Auf deutch, am ende) Je suis super heureux d’ajouter cette new. Le domaine Les Hutins (http://www.domaineleshutins.ch/), à Dadagny (GE) se joint au projet. Après avoir présenté le projet, en leur montrant une passerelle (Gateway), une station et un capteur de température étanche, j’ai pu visiter la parcelle exposée au gel. Aussi, nous avons pu brièvement discuter de la position des stations dans la parcelle. Je me réjouis de commencer l’installation et d’approfondir la stratégie de mesure. Mais cela va dépendre de votre soutien. Merci à tous
Ich bin super glücklich, dieses neue hinzuzufügen. Die Les Hutins-Domain (http://www.domaineleshutins.ch/) in Dadagny (GE) tritt dem Projekt bei. Nachdem ich das Projekt vorgestellt hatte und ihnen ein Gateway, eine Station und einen wasserdichten Temperatursensor gezeigt hatte, konnte ich das frostgefährdete Grundstück besuchen. Außerdem konnten wir kurz die Position der Stationen und die Handlung besprechen. Ich freue mich darauf, mit der Installation zu beginnen und die Messstrategie zu vertiefen. Aber es wird von Ihrer Unterstützung abhängen. Danke euch allen
Comment
Log in with your profile to comment on this project.
Station principale disponible

Je viens d’assembler la station principale (sans les capteurs)
Ich habe gerade den Hauptmessstation zusammengebaut (ohne Sensoren)
Comment
Log in with your profile to comment on this project.
Une viticultrice intéressée
Demain, je rencontre une viticultrice qui utilise des bougies en paraffine et qui serait intéressée à tester mon application
Morgen treffe ich einen Winzer, der Paraffinkerzen verwendet und der daran interessiert wäre, meine Anwendung zu testen.
